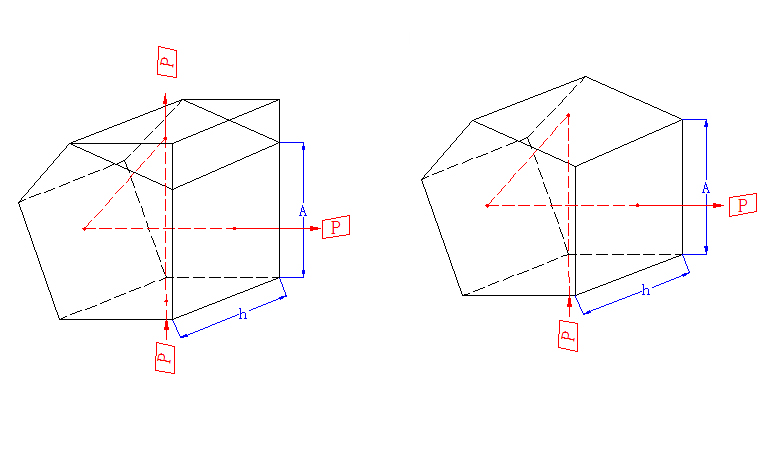

五角棱鏡是五邊形棱鏡,四個面拋光,其中兩個面為反射面,另外兩個面為入射面和出射面。五角棱鏡的反射面鍍介質反射膜。五角棱鏡可以使光線轉向90°既無像面旋轉也無鏡面反射,并且90°的轉向不會因為棱鏡位置的不同而改變,所以非常利于裝配。廣泛用于水準儀和測距儀,護照掃描儀等
技術參數
材料 | K9 |
尺寸公差 | ±0.05mm |
90°綜合角 | <30秒 |
表面質量 | 60/40 |
通光孔徑 | >90% |
面形 | <λ/4(25mm)@633nm |
倒角 | 保護性<0.5mmх45° |
鍍膜 | AR BS HR 金屬膜 |
